Cosa dovresti sapere sulle ganasce dei freni rivestite con kit hardware prima di acquistare per il tuo camion o rimorchio?

Cosa viene fornito in una ganascia freno rivestita con kit hardware

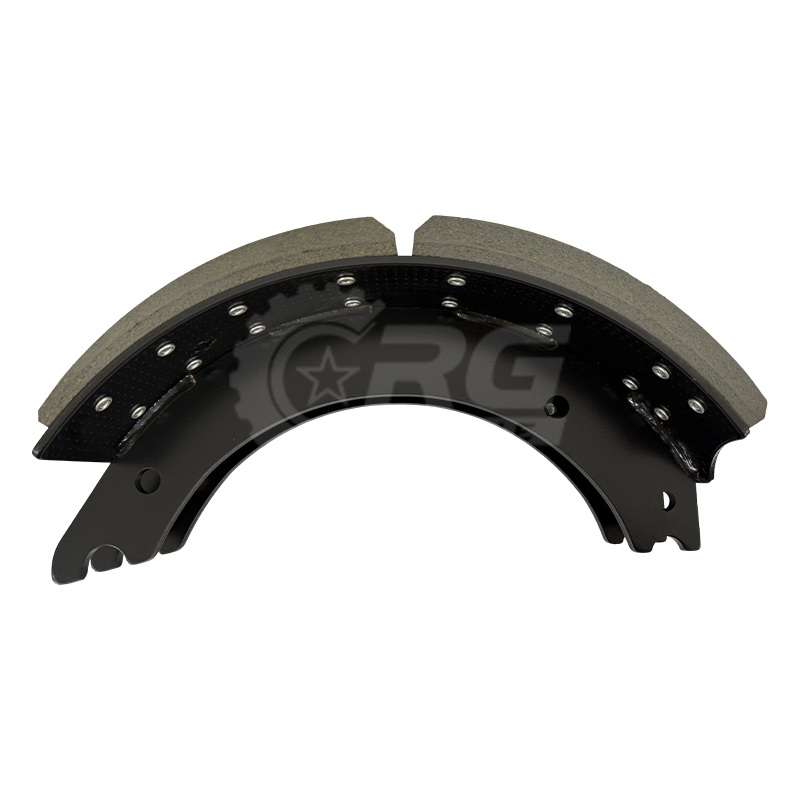

A ganascia del freno rivestita con kit hardware raggruppa tutto ciò di cui un tecnico ha bisogno per completare un servizio di freni a tamburo in un unico pacchetto, senza dover cercare molle o perni separati. Il kit viene fornito con due ganasce del freno pre-rivestite (rivestimento già rivettato al nastro) più un set di hardware abbinato dimensionato per quella specifica configurazione di ganascia e asse.

Il set hardware in genere include:

• Perno di ancoraggio e boccole in acciaio dolce
• Molla di ritenzione e molle di ritorno per carichi pesanti
• Rullo zigrinato e fermo del rullo
• Qualsiasi hardware lato camma specifico per il tipo di freno (Q Plus, ES, standard)

Poiché il rivestimento è già attaccato, salti la fase dispendiosa in termini di tempo di trasferimento del vecchio rivestimento o di approvvigionamento di un adesivo separato. Per i flotte che eseguono servizi su più assi in un giorno, questo approccio a SKU singolo riduce sia il tempo di manodopera che il rischio di componenti non corrispondenti.

Specifiche chiave da verificare prima di ordinare

Ordinare il kit sbagliato è l'errore più comune – e più evitabile – nella manutenzione dei freni a tamburo. Tre numeri guidano la decisione:

1. Diametro e larghezza del freno — La maggior parte delle applicazioni per autocarri pesanti utilizzano configurazioni da 15" × 4" o 16,5" × 7". Conferma il diametro del tuo tamburo prima di ogni altra cosa.
2. Valutazione del peso dell'asse — I kit sono valutati in base alla capacità di peso del rivestimento, più comunemente 20.000 libbre o 23.000 libbre. La miscelazione delle valutazioni su un set di assali crea un'usura irregolare e una forza di arresto sbilanciata.
3. Numero FMSI — Il numero del Friction Materials Normas Institute identifica in modo univoco la geometria della scarpa. Fai un riferimento incrociato al numero di parte OE con FMSI prima di effettuare un ordine, soprattutto quando lavori con più accessori OEM sullo stesso veicolo.

Oltre alla geometria, prestare attenzione alla designazione del tipo di freno. Le configurazioni Q Plus, ES (standard Eaton) e camma standard utilizzano kit hardware diversi: i pattini stessi potrebbero sembrare simili sullo scaffale ma non si installeranno correttamente se l'hardware non corrisponde alla geometria del ragno e della camma in quella posizione dell'asse.

Compatibilità del tipo di freno: Q Plus, ES e Standard

I freni a tamburo per carichi pesanti non sono universali. Le tre configurazioni più comuni negli autotrasporti nordamericani richiedono ciascuna uno specifico abbinamento scarpa-hardware.

I kit assali sterzanti richiedono un ulteriore controllo. I freni dello sterzo devono fornire una forza costante e prevedibile senza trazione, quindi il composto del rivestimento, lo spessore del nastro della scarpa e le velocità delle molle dell'hardware dovrebbero tutti soddisfare le specifiche OE per quell'asse, non solo un generico equivalente "si adatta alla maggior parte".

Perché la qualità dell'hardware è importante tanto quanto il rivestimento

Un nuovo rivestimento su hardware usurato è un lavoro di frenatura che fallirà prima del previsto. L'hardware si degrada in modo diverso dal rivestimento: le molle perdono tensione, i rulli sviluppano punti piatti e le boccole si usurano, ma i tecnici spesso trascurano l'hardware perché non si riga o si rompe visibilmente come fa il rivestimento.

La differenza tra kit hardware economici e premium si manifesta in alcuni punti specifici:

• Molle di ritorno — Le molle per carichi pesanti classificate per 1 milione di cicli mantengono la corretta retrazione della scarpa per tutta la vita del rivestimento. Le molle economiche possono affaticarsi molto prima che il rivestimento raggiunga i limiti di usura, causando resistenza, accumulo di calore e guasti prematuri.
• Rulli — I rulli trattati termicamente e rivestiti in zinco-cromato resistono alla corrosione in ambienti umidi e salati. I rulli in acciaio nudo bucano e si grippano, bloccando l'azione della camma e creando dissolvenza del freno.
• Boccole — Le boccole in acciaio inossidabile o di grosso spessore mantengono l'allineamento del perno di ancoraggio sotto carico. Le boccole in acciaio morbido si usurano rapidamente, consentendo il movimento del pattino che accelera l'usura irregolare del rivestimento.

Per le flotte che operano in condizioni di elevata umidità o su strada invernale, le molle verniciate a polvere e l'hardware resistente alla corrosione non rappresentano un aggiornamento premium: sono la base per raggiungere gli intervalli di manutenzione previsti.

Riferimento incrociato OEM e verifica del montaggio

La maggior parte dei kit scarpe foderate sono progettati per sostituire le parti OE di Meritor, Eaton/Dana, Rockwell, Dayton e Spicer. Un singolo numero di modello di kit spesso copre una gamma di accessori OE: ad esempio, un kit anteriore di tipo ES da 15"×4" può sostituire contemporaneamente i numeri di parte Eaton, Meritor e Spicer.

Utilizzare questi punti di riferimento per verificare il montaggio prima dell'installazione:

• Codice articolo del produttore OE (stampato sulla rete della scarpa originale)
• Designazione FMSI (che si trova nel manuale delle parti OE o sulla confezione originale)
• Produttore e modello dell'asse (in particolare per la differenziazione dell'asse sterzante e motore)
• Dimensioni del ragno del freno e del tubo della camma, se disponibili

I kit di pattini rivestiti aftermarket realizzati secondo gli standard dimensionali OE (stesso spessore del nastro, stesso modello di rivetto, stessa classe di composto del rivestimento) si installano senza modifiche e forniscono prestazioni di arresto equivalenti. Verificare il numero di fori e le dimensioni del rivetto se stai sostituendo una scarpa parzialmente usurata, assicurati che i rivetti siano a filo anziché sporgenti rispetto alla superficie del rivestimento, il che potrebbe rigare immediatamente il tamburo.

Lista di controllo dell'installazione per un lavoro di frenatura pulito e duraturo

Anche un kit di ganasce rivestite di alta qualità ha prestazioni inferiori se la bulloneria e il tamburo circostanti non vengono riparati allo stesso intervallo di manutenzione. Prima che le nuove scarpe vadano avanti:

1. Misurare il diametro del tamburo rispetto alle specifiche massime di scarto: la maggior parte dei fusti da 15" sono condannati a 15.090" e i fusti da 16,5" a 16.620". Un tamburo che abbia raggiunto o superato le specifiche di smaltimento non manterrà le regolazioni dei freni e causerà un'usura accelerata del rivestimento.
2. Ispezionare la crociera del freno e i fori del perno di ancoraggio per verificare che non siano usurati o allungati. Sostituire la crociera se il movimento del perno di ancoraggio supera 0,010" di gioco.
3. Pulisci il foro della camma e applica lubrificante per freni ad alta temperatura sul tubo della camma prima di inserire i nuovi rulli: il contatto asciutto della camma è una delle principali cause di rumore dei freni e contatto irregolare del rivestimento.
4. Serrare tutta la bulloneria di montaggio dello spider secondo le specifiche. Una stella allentata si sposta sotto carico di frenata e produce gli stessi sintomi delle scarpe usurate: strappo e usura prematura.
5. Regolare il regolatore del gioco per ottenere la corsa corretta dell'asta di spinta dopo l'installazione. I regolatori automatici del gioco dovrebbero essere verificati, non si deve presumere che si regolino automaticamente correttamente dopo la sostituzione del pattino.

Un kit completo, composto da scarpe foderate e hardware abbinato, elimina l'incertezza legata al riutilizzo di componenti con una storia di fatica sconosciuta. In particolare sugli assi sterzanti e sugli assali motore ad alto utilizzo, iniziare con un nuovo hardware ogni ciclo di manutenzione è il modo più sicuro per ottenere distanze di arresto costanti e superare le ispezioni dei freni su strada.

Scelta tra kit di scarpe foderate nuove e rigenerate

I kit di scarpe foderate rigenerate utilizzano una rete di scarpe ricondizionata con una nuova fodera rivettata in posizione, mentre i nuovi kit utilizzano una rete appena stampata. Entrambe le categorie sono disponibili nella maggior parte delle configurazioni dei freni e la differenza di prezzo è significativa: i kit revisionati in genere durano il 20–40% in meno rispetto ai nuovi equivalenti.

La rigenerazione è una scelta valida quando la geometria del nastro della scarpa viene preservata e l'impianto di rigenerazione applica la stessa classe di mescola di attrito delle specifiche OE. Cerca kit che indichino chiaramente la classe del materiale del rivestimento (grado R, premium, ad alta densità) e confermino le specifiche del rivestimento della scarpa: i nastri in acciaio nudo in un kit rigenerato si corrodono più velocemente e potrebbero sviluppare crepe da stress che un nuovo nastro non farebbe.

I nuovi kit sono utili per gli assali sterzanti, le flotte con chilometraggio elevato che sostituiscono i freni a intervalli fissi e qualsiasi applicazione in cui vengono sostituiti anche il tamburo e l'hardware. Il costo incrementale di una nuova rete di scarpe è piccolo rispetto alla manodopera totale di servizio e rimuove una variabile dall'analisi futura dei guasti se si verifica un reclamo sui freni durante la successiva ispezione.
